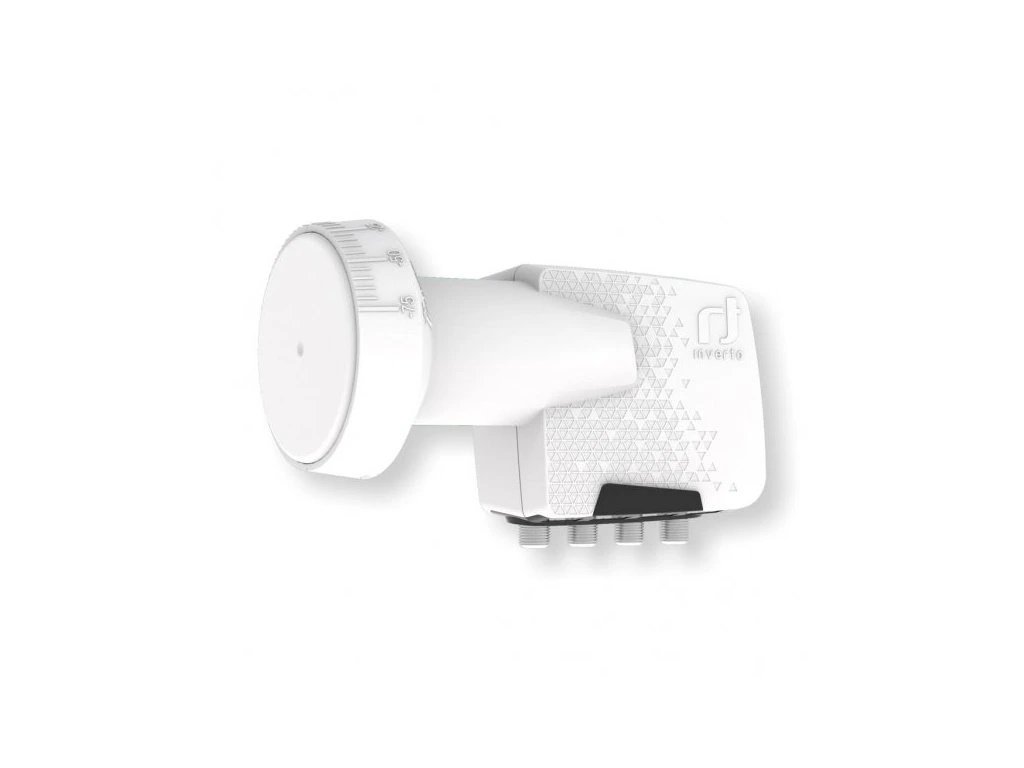

Inverto QUAD Home Pro Konvertor LNB
Kód: 105054Súvisiaci tovar
Podrobný popis
Tento LNB konvertor, špeciálne navrhnutý tak, aby vyhovel dopytu globálneho trhu DTH po konkurencieschopnom a chránenom riešení 4G/LTE, poskytuje optimalizované možnosti príjmu s využitím najnovšej technológie čipsetov a dizajnu vlnovodu pre príjem satelitného signálu. Umožňuje príjem satelitnej televízie z jedného satelitu a jej distribúciu do dvoch jednotunerových set-top boxov (alebo 1 dvojtunerového PVR). LNB podporuje HD a UHD prenosy, poskytuje vynikajúci RF výkon, veľmi nízku spotrebu energie a je dôležité, aby bol navrhnutý tak, aby zmierňoval rušenie spôsobené prenosmi 4G/LTE/5G. Tento LNB konvertor, vyrobený podľa najvyšších štandardov kvality v odvetví a navrhnutý tak, aby spĺňal prísne špecifikácie, je ideálnym riešením pre operátorov DTH a príjem satelitného vysielania na celom svete.
Hlavné vlastnosti:
- Nízky fázový šum, kompatibilný s DVB-S2X (HD a UHD)
- Nízky šumový údaj
- Nízka spotreba energie
- Izolácia s vysokou krížovou polarizáciou
- Stabilita pri vysokých frekvenciách
| Technické špecifikácie | |
|---|---|
| Rozsah vstupnej frekvencie | 10,7 GHz ~ 12,75 GHz |
| Rozsah výstupnej frekvencie | 950 MHz ~ 2150 MHz |
| Nízkopásmová frekvencia LO | 9,75 GHz |
| Frekvencia horného pásma LO | 10,6 GHz |
| Šumový údaj | 0,3 dB typicky (0,7 dB max.) |
| Presnosť frekvencie LO pri 25 °C | ±500 kHz max. |
| Teplotný posun LO | ±1,0 MHz max. |
| Fázový šum LO pri 10 kHz | -80 dBc/Hz max. |
| Zisk z konverzie | 55 dB min. |
| Zvlnenie zisku (nad šírkou pásma 26 MHz) | ±0,75 dB |
| Odmietnutie obrazu | Minimálne 40 dB. |
| Intermodulácia 3. rádu - ICP3 | Minimálne 10 dBm |
| 1 dB kompresný bod (pri výstupe) | 0 dBm min. |
| Izolácia krížovej polarizácie | Typicky 22 dB. |
| Riadiaci signál Ca (V) | 11,0 V ~ 14,0 V |
| Riadiaci signál Cb (H) | 16,0 V ~ 20,0 V |
| Riadiaci signál Cc (prepínanie pásiem) | 22 kHz ±4 kHz, 0,4 V ~ 0,8 V str |
| Výstupná VSWR | 2,5 : 1 |
| Úroveň rušivého šumu v pásme | -60 dBm max. |
| Spotreba prúdu | 240 mA max. pri 11 VDC ~ 20 VDC |
| Prevádzková teplota | -30 °C ~ +60 °C |
| Výstupná impedancia | 75 Ω |
| Typ výstupného konektora | Typ F (samica) |
| Pomer F/D paraboly | 0,6 |
| Hmotnosť | 140 g |
| Logistické informácie | |
| Rozmery balenia (Š x H x V) | 15,1 cm x 8,9 cm x 7,1 cm |
| Hmotnosť balenia | 0,197 kg |
| Množstvo v kartóne | 60 ks |
| Rozmery kartónu (Š x H x V) | 62,0 cm x 46,5 cm x 23,5 cm |
| Hmotnosť kartónu | 13,1 kg |
| Množstvo na paletu | 32 kartónov/plt |
Dodatočné parametre
| Kategória: | LNB konvertory |
|---|---|
| EAN: | 5453002613320 |
