Cavel 541-2G

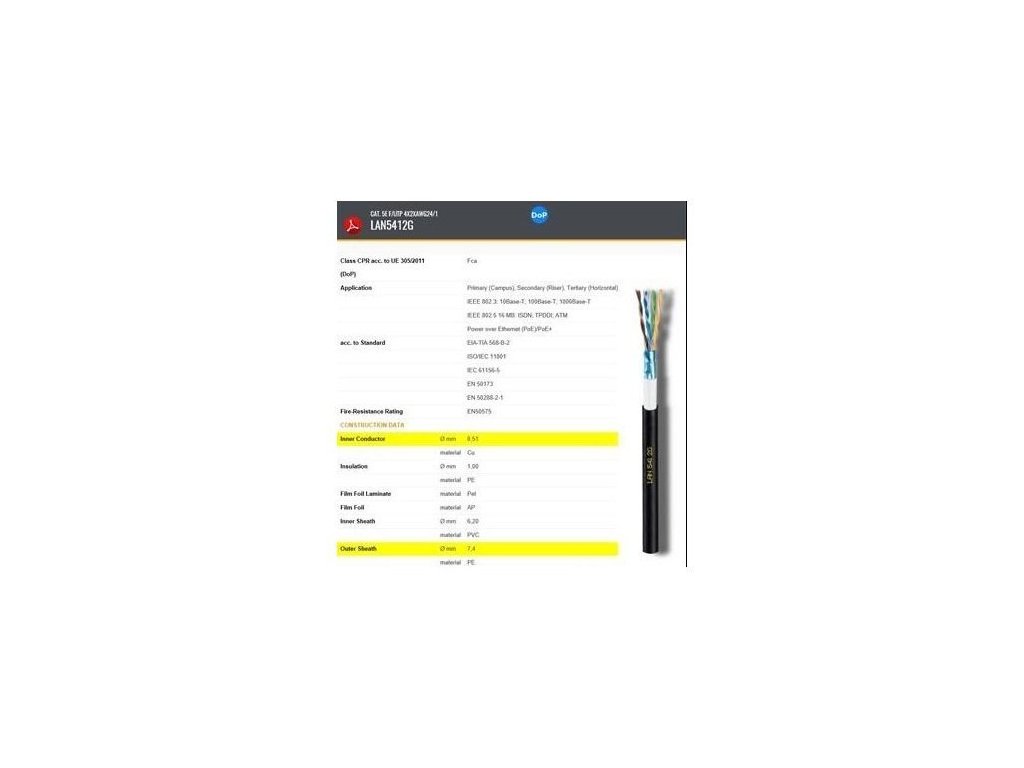

Podrobný popis

Trieda CPR podľa UE 305/2011 (DoP): Fca

Aplikácia:

Primárne (Areál), Sekundárne (Stúpačky), Terciárne (Horizontálne)
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T
IEEE 802.5 16 MB: ISDN; TPDDI; ATM
Napájanie cez Ethernet (PoE)/PoE+

Špecifikácia podľa noriem:

EIA-TIA 568-B-2
ISO/IEC 11801/2
IEC 61156-5
EN 50173
EN 50288-2-1
Hodnotenie požiarnej odolnosti: EN50575

Konštrukčné dáta

Vnútorný vodič:

1. priem. 0,51 mm
2. materiál: Cu

Izolácia:

1. priem. 1,00 mm
2. materiál: PE

Laminátová fólia: materiál Pet

Filmová fólia: materiál AP

Vonkajší plášť:

1. priem. 7,4 mm
2. materiál: PE

Vnútorný plášť:

1. priem. 6,20 mm
2. materiál: PVC

Fyzikálne dáta:

1. Obsah medi: 15,6 kg/km
2. Váha kábla: 46,4 kg/km
3. Min. rádius ohybu: 25/50mm
4. Max. pevnosť v ťahu: 100N
5. Požiarna záťaž: 1042 MJ/km
6. 289 kWh/km

Elektrické dáta

1. Impedancia: 100±5 Ohm @ 100 MHz
2. Kapacita krúteného páru: 48 pF/m (@800Hz)
3. Pomer rýchlosti: 67%

Útlm (pri 20 ° C)

1. pri 1 MHz 1,9 dB/100m
2. pri 10MHz 6,0 dB/100m
3. pri 20MHz 8,5 dB/100m
4. pri 31,2MHz 10,7 dB/100m
5. pri 62,5MHz 15,7 dB/100m
6. pri 100MHz 19,8 dB/100m
7. pri 155,5MHz 24,2 dB/100m
8. pri 200MHz 27,5 dB/100m
9. pri 250MHz 29,2 dB/100m
10. pri 300MHz 32,0 dB/100m

Next End Cross Talk

1. pri 1 MHz 71,0 dB
2. pri 10 MHz 56,0 dB
3. pri 20 MHz 51,0 dB
4. pri 31,2 MHz 49,0 dB
5. pri 62,5 MHz 44,0 dB
6. pri 100 MHz 41,0 dB
7. pri 155,5 MHz 38,0 dB
8. pri 200 MHz 36,0 dB
9. pri 250 MHz 35,0 dB
10. pri 300 MHz 34,0 dB
11. Útlm spojky >45 bB

Prenosová impedancia:

1. 1 MHz < 22 mOhm/m
2. 10 MHz < 10 mOhm/m
3. 30 MHz < 26 mOhm/m
